Hukum Ohm: Memahami Inti Rangkaian Elektronika

Hukum Ohm

Hukum Ohm merupakan salah satu prinsip mendasar dalam elektronika yang menciptakan dasar untuk pemahaman rangkaian listrik. Artikel ini akan membahas secara mendalam mengenai Hukum Ohm, sejarahnya, dan penerapannya dalam dunia elektronika.

Sejarah Hukum Ohm

Hukum Ohm pertama kali diperkenalkan oleh Georg Simon Ohm, seorang fisikawan Jerman, pada tahun 1827. Ia menemukan hubungan matematis antara tegangan, arus, dan resistansi dalam rangkaian listrik melalui serangkaian eksperimen. Hukum ini kemudian diberi nama Hukum Ohm untuk menghormati kontribusi Ohm dalam bidang elektronika.

Definisi Hukum Ohm

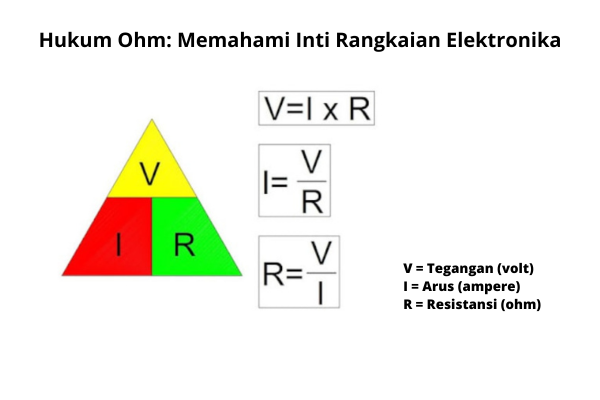

Hukum Ohm menyatakan bahwa arus listrik yang mengalir melalui suatu konduktor antara dua titik berbanding lurus dengan tegangan di antara kedua titik tersebut dan berbanding terbalik dengan resistansi konduktor. Secara matematis, Hukum Ohm dapat dirumuskan sebagai:

V = I × R

Di mana:

V = Tegangan (volt)

I = Arus (ampere)

R = Resistansi (ohm)

· Sumber tegangan (V): Diwakili oleh simbol baterai, sumber tegangan menyediakan energi listrik yang menggerakkan arus listrik melalui rangkaian. Sumber tegangan dapat berupa baterai, generator, atau sumber listrik lainnya.

· Konduktor: Diwakili oleh jalur yang menghubungkan elemen-elemen dalam rangkaian. Konduktor menghantarkan arus listrik dari sumber tegangan ke komponen lain dalam rangkaian, seperti resistor. Konduktor umumnya terbuat dari logam, seperti tembaga atau aluminium, yang memiliki konduktivitas listrik yang baik.

· Resistor (R): Diwakili oleh simbol resistor, komponen ini menentukan sejauh mana arus listrik dibatasi dalam rangkaian. Resistor memiliki berbagai nilai resistansi (dalam ohm) yang mempengaruhi jumlah arus yang mengalir melalui rangkaian.

Penerapan Hukum Ohm

Hukum Ohm digunakan untuk menghitung tegangan, arus, atau resistansi dalam rangkaian listrik, serta memprediksi bagaimana komponen dalam rangkaian akan berinteraksi. Berikut adalah beberapa penerapan Hukum Ohm dalam kehidupan sehari-hari:

Perhitungan daya listrik: Dengan menggunakan Hukum Ohm, kita dapat menghitung daya listrik (P) yang dikonsumsi oleh suatu komponen dalam rangkaian dengan rumus P = V × I.
Desain rangkaian: Hukum Ohm membantu para insinyur dan teknisi dalam merancang rangkaian listrik yang efisien dan aman, serta memilih komponen yang sesuai.
Diagnostik dan perbaikan rangkaian: Hukum Ohm digunakan oleh teknisi dalam mendiagnosis masalah rangkaian listrik dan mengidentifikasi komponen yang rusak.

Batasan Hukum Ohm

Meskipun Hukum Ohm merupakan prinsip dasar dalam elektronika, ada beberapa batasan yang harus diperhatikan:

Hukum Ohm hanya berlaku untuk konduktor ohmik, yaitu bahan yang resistansinya konstan terhadap perubahan tegangan dan arus. Beberapa komponen, seperti dioda dan transistor, tidak mengikuti Hukum Ohm.
Hukum Ohm tidak mempertimbangkan efek suhu pada resistansi. Suhu yang tinggi dapat menyebabkan perubahan resistansi pada beberapa konduktor, seperti logam, yang mengakibatkan perubahan arus dan tegangan.

Hukum Ohm merupakan konsep dasar yang penting dalam elektronika. Memahami Hukum Ohm akan membantu Anda menguasai prinsip-prinsip lain dalam elektronika dan menerapkannya dalam berbagai situasi. Dengan pemahaman yang kuat tentang Hukum Ohm, Anda akan memiliki landasan yang solid untuk menjelajahi bidang elektronika lebih lanjut, mulai dari perancangan rangkaian hingga perbaikan perangkat elektronik.

Hukum Ohm dalam Rangkaian Seri dan Paralel

Hukum Ohm juga dapat diterapkan pada rangkaian seri dan paralel untuk menghitung arus, tegangan, dan resistansi total dalam rangkaian:

a. Rangkaian Seri: Dalam rangkaian seri, resistansi total (R_total) adalah jumlah resistansi masing-masing komponen (R1, R2, R3, ...). Arus yang mengalir melalui setiap komponen sama, dan tegangan total dalam rangkaian sama dengan jumlah tegangan pada setiap komponen.

R_total = R1 + R2 + R3 + ...

b. Rangkaian Paralel: Dalam rangkaian paralel, resistansi total (R_total) dihitung dengan rumus berikut:

1 / R_total = 1 / R1 + 1 / R2 + 1 / R3 + ...

Dalam rangkaian paralel, tegangan yang mengalir melalui setiap komponen sama, dan arus total dalam rangkaian sama dengan jumlah arus pada setiap komponen.

Keselamatan Kerja dengan Hukum Ohm

Memahami Hukum Ohm juga penting untuk menjaga keselamatan saat bekerja dengan rangkaian listrik. Berikut adalah beberapa tips keselamatan yang harus diingat saat menerapkan Hukum Ohm:

Pastikan peralatan dan komponen dalam kondisi baik dan sesuai dengan spesifikasi yang dibutuhkan.
Gunakan alat pengukur, seperti multimeter, untuk mengukur tegangan, arus, dan resistansi dengan benar.
Matikan sumber tegangan saat bekerja pada rangkaian listrik dan pastikan semua komponen telah mendingin sebelum menyentuhnya.
Jangan melebihi nilai tegangan, arus, atau daya yang dianjurkan untuk komponen dan peralatan Anda.

Dengan pemahaman yang mendalam tentang Hukum Ohm dan penerapannya dalam berbagai aspek elektronika, Anda akan lebih siap untuk mengeksplorasi dunia elektronika dan menghadapi tantangan yang mungkin timbul. Ingatlah untuk selalu mempraktikkan keselamatan saat bekerja dengan rangkaian listrik dan menjaga diri Anda dan orang di sekitar Anda.
